告别多颗杂乱，五通道车规PMIC

2026-04-27

分享至

智能汽车的“能源之脑”

什么是PMIC？

PMIC (Power Management Integrated Circuit, 电源管理集成电路)，是设备的“能源中枢”。它并非单一功能的稳压器，而是一个集电压转换、多路输出管理、上电时序控制与故障保护于一体的微型电源大脑。

从手机快充到笔记本适配器，从汽车电源系统到物联网传感器，PMIC的身影无处不在。它将传统分立元件方案高度集成，让系统更简洁、更高效、更可靠。

市场趋势：车载摄像头的“算力觉醒”呼唤更强PMIC

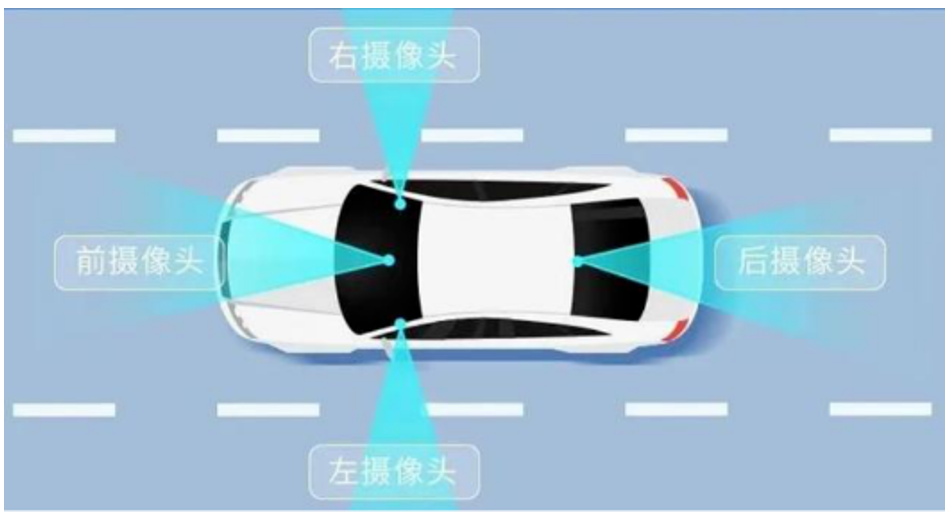

随着智能驾驶与座舱监控的普及，当环视、前视、驾驶员监控(DMS)、电子后视镜成为标配，每颗摄像头模组都成为一个独立的“视觉单元”，对电源管理提出了前所未有的挑战：

更多路输出：传感器、处理器、SerDes，每颗都需要独立供电。
更小空间：摄像头模组日益微型化，容不下多颗分立芯片。
更低EMI：多路高频开关电源共存，电磁干扰控制成为难题。

市场急需一颗“更懂视觉”的PMIC。

—— AMQ2800B 正是为这类应用量身打造的电源管理芯片。

核心产品：AMQ2800B——四路DCDC，一步到位

市面上主流方案多为“3路DCDC+1路LDO”，在应用于摄像头方案时，往往还需额外外挂一颗DCDC来输出核心电压。

AMQ2800B是一款高度集成的车规级电源管理芯片(PMIC)，内置：

4路降压转换器(Buck)
1路高PSRR低压差稳压器(LDO)

不仅省去外置芯片，更节省了PCB空间、降低了BOM成本与采购管理成本，真正实现 “一颗芯片，全套解决”。

这一“4+1”高集成方案，专为汽车摄像头模组量身打造，广泛适用于：

环视摄像头
前视/后视摄像头
行车记录仪
驾驶员监控系统（DMS）
座舱监控摄像头

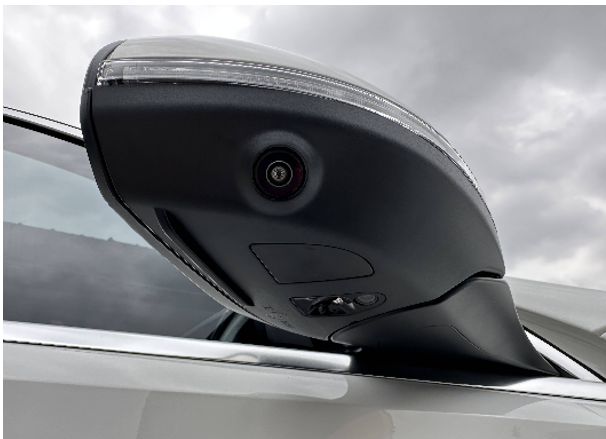

电子后视镜

车规硬核打底 AEC-Q100+FMEA，扛住车载严苛环境

车载电子设备的第一准则是安全与可靠，AMQ2800B从设计源头就严格遵循车规标准，彻底打消主机厂与供应商的可靠性顾虑。

顶级车规认证，宽温稳定运行

AMQ2800B 通过AEC-Q100 Grade 1车规认证，工作温度覆盖-40℃~+125℃，结温耐受最高达150℃，无论寒冬极冻还是盛夏机舱高温，都能保持性能稳定，完全满足前装车载设备的环境要求。

FMEA 合规设计，全场景防失效

芯片引脚布局、内部保护机制均按照失效模式与影响分析(FMEA)规范设计，从电路层面规避短路、过流、过压等失效风险，适配车载复杂电气环境。

功能解码

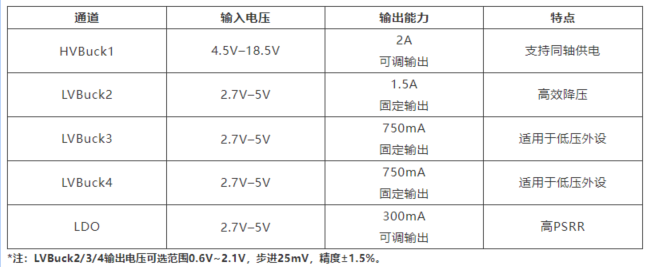

五路“能量专线”各司其职

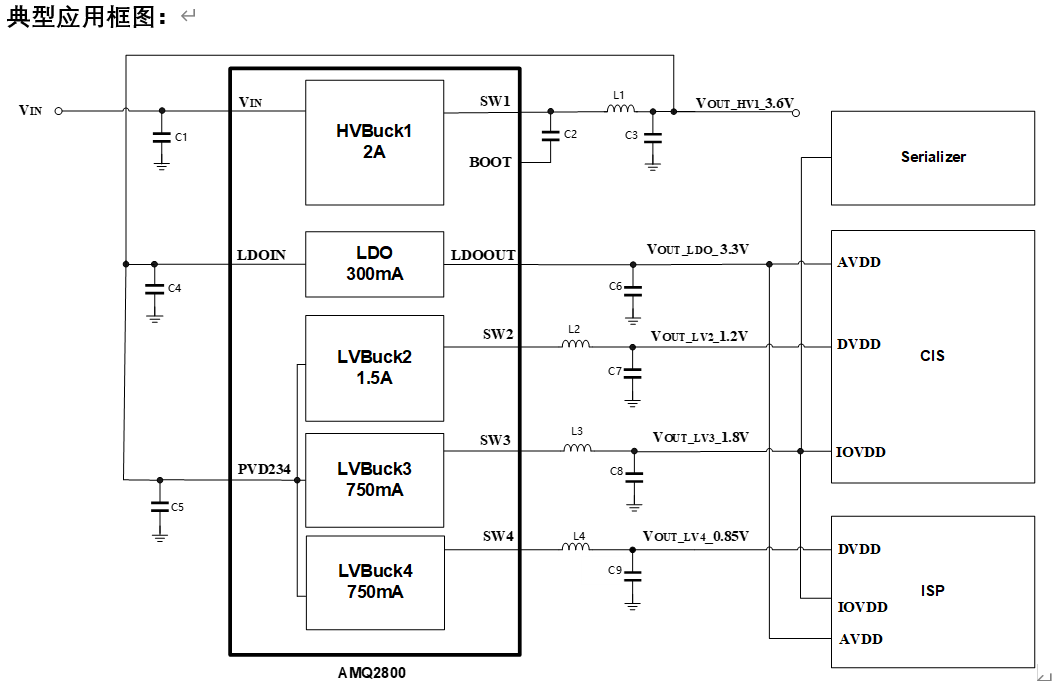

AMQ2800B完美支持同轴供电(PoC)方案。HVBuck1直接从同轴线缆取电(最高18.5V)，降压后为后级Buck和LDO供电，一气呵成。

(说明：BUCK234及LDO由BUCK1输出供电，用户也可选择由PVD234进行外部供电)

特性指标

1 工作方式：峰值电流模式。

2 扩频技术：固定开关频率 2.1MHz，搭配 ±6% 扩频幅度，将集中的开关频率能量分散到更宽频段，避免尖峰干扰，从源头降低辐射噪声。

3 保护功能：

· OVP、OCP、SCP、UVP、OTP

—— 故障锁死（LATCH OFF），需重启，确保极端情况下的绝对安全；

· UVLO

—— 可恢复，电压回升后自动退出锁定。专为汽车启停场景优化：启动瞬间电压跌落不锁死，电压回升即自恢复，避免摄像头系统掉电黑屏；

4 时序控制：支持10种上电时序配置，完美匹配不同SoC/Sensor的启动要求。

5 LDO性能：PSRR高达60dB@100kHz / 40dB@1MHz，对电源噪声“零容忍”。

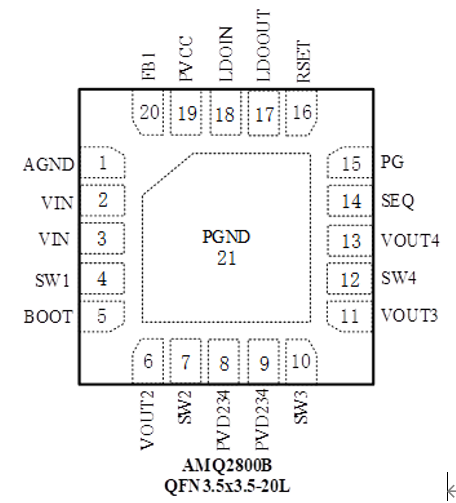

6 封装：采用QFN3.5×3.5-20L超小封装，完美适配车载摄像头狭小的内部空间，不占用结构尺寸。

核心亮点深解析

1️⃣ 灵活至上：10种上电时序任意选

不同品牌的 CIS、ISP、Serializer，对上电时序和输出电压有专属要求，一旦时序错乱、电压不匹配，极易导致芯片损坏或工作异常。

AMQ2800B 提供极致灵活性上电时序，，轻松适配海康、富瀚等主流车载成像平台，可应对不同平台对电源启动顺序的苛刻要求。

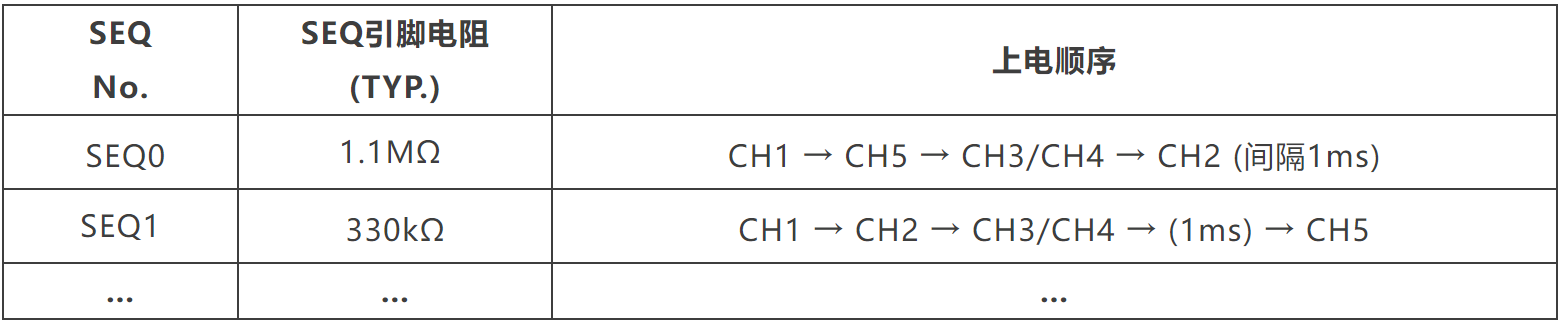

通过SEQ引脚外接不同电阻，即可在10种预定义上电时序中自由选择。

注意：SEQ引脚不允许悬空。

*更多时序应用推荐点可见产品手册。

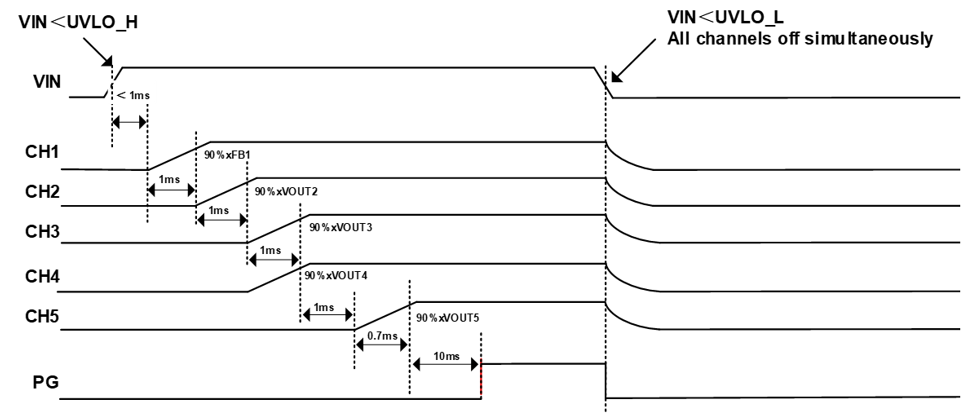

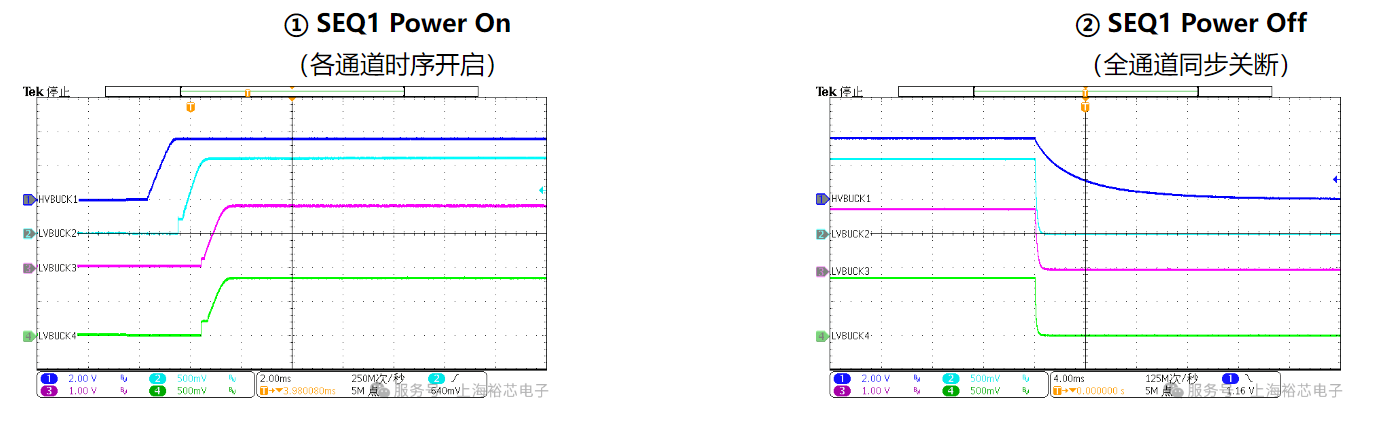

AMQ2800B的SEQ1时序示例

【SEQ1波形示例】

Conditions: VIN = 12V, VOUT_HV1=3.6V，VOUT_LV2=1.2V，VOUT_LV3=1.8V，VOUT_LV4=0.85V，VOUT_LDO=3.3V。

CH1:VHVBUCK1; CH2: VLVBUCK2; CH3: VLVBUCK3; CH4: VLVBUCK4

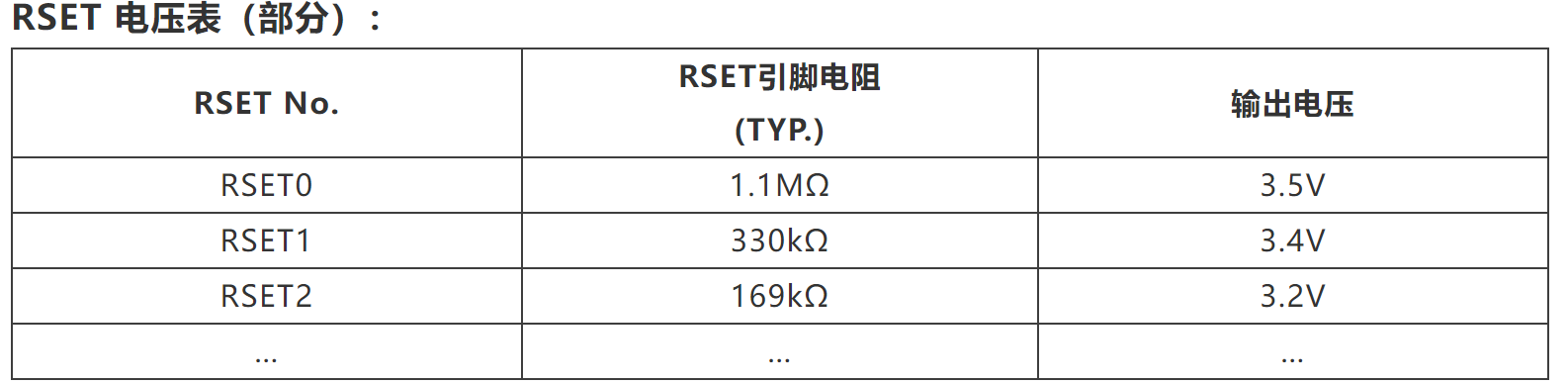

2️⃣ 灵活可调：LDO输出电压10档可选

通过RSET引脚外接电阻，可精确配置LDO输出电压，灵活适配不同传感器的模拟供电需求。

*更多时序应用推荐点可见产品手册。

3️⃣ 降本增效：未使用通道可悬空

未使用的低压Buck通道（LV2/3/4），其SW引脚可以直接悬空，无需外接电感电容。芯片上电时会自动检测并屏蔽该通道故障。

这意味着什么？

您可以将AMQ2800B作为 “3+1” 甚至 “2+1” 通道的芯片来使用。
BOM成本更低、PCB布局更灵活、物料管理更简单。

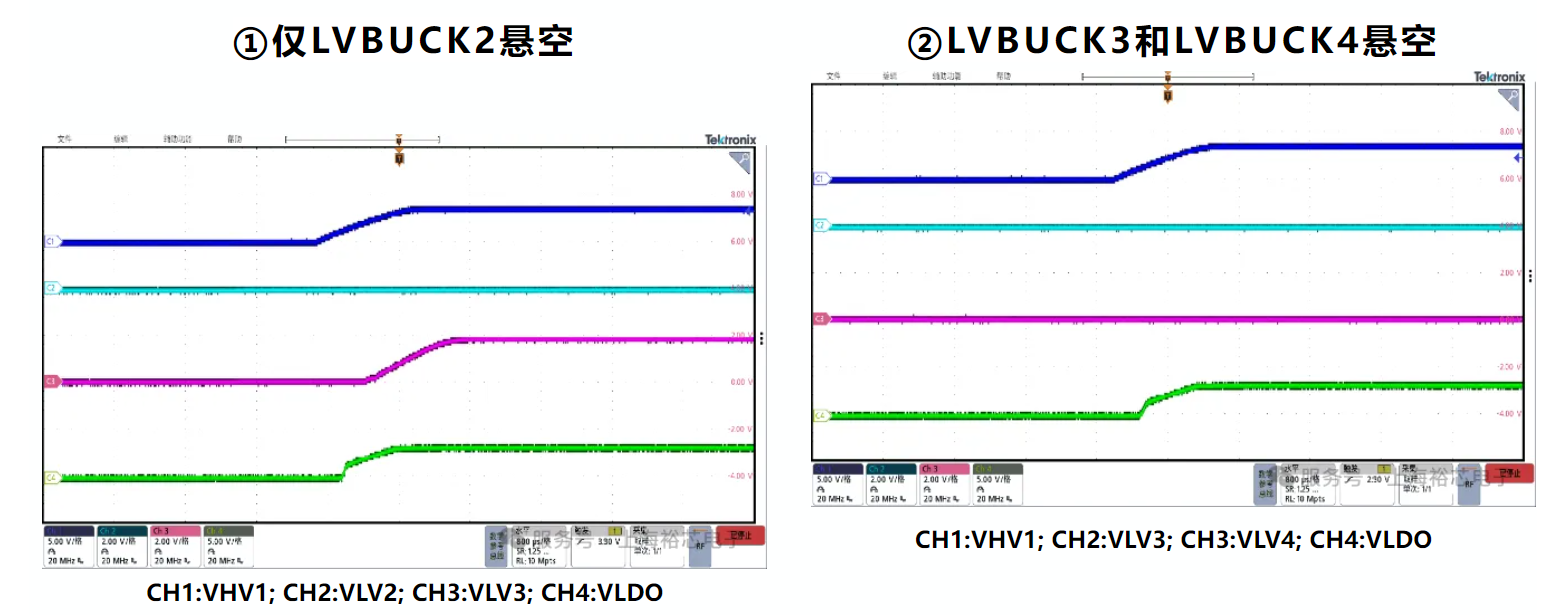

波形示例：

Conditions: VDD=12V, HvBuck1=3.6V, LvBuck2=1.1V, LvBuck3=1.8V, LvBuck4=0.85V

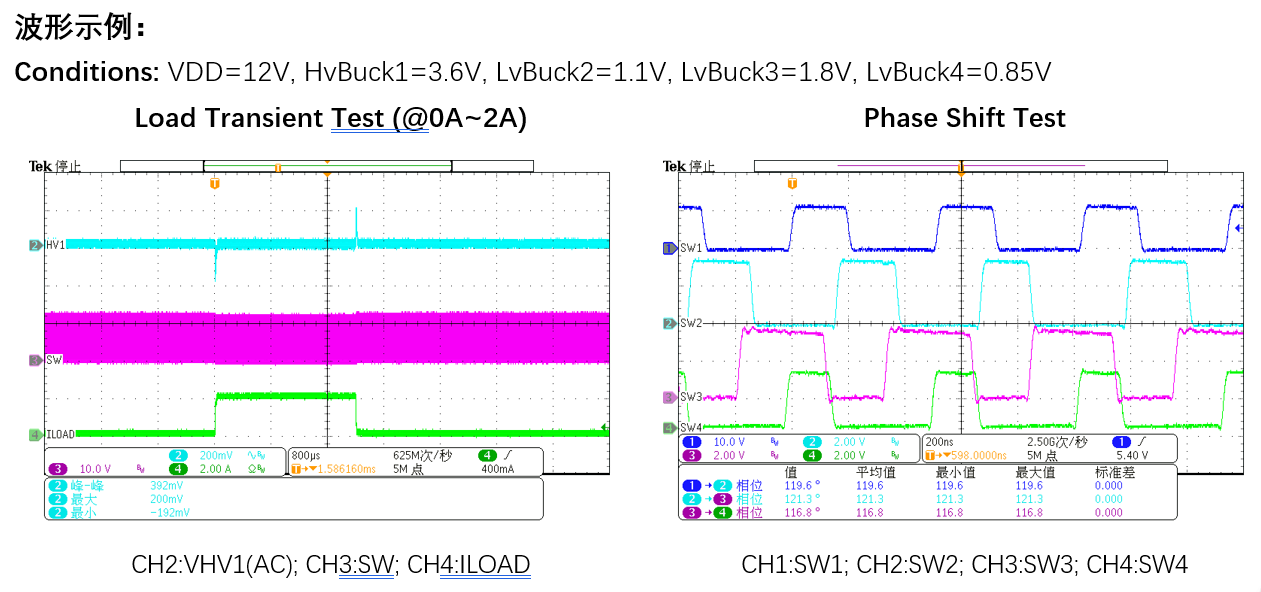

4️⃣ 安静高效：卓越的纹波与EMI性能

高效率转换：峰值效率高达90%以上，减少发热，提升系统可靠性
快速瞬态响应：轻松应对负载剧烈波动，输出电压保持稳定。
展频技术：固定开关频率 2.1MHz，搭配 ±6% 扩频幅度，将开关频率能量分散，进一步降低峰值辐射。
移相技术：四路Buck的开关时钟错开，避免能量集中，从源头降低EMI。

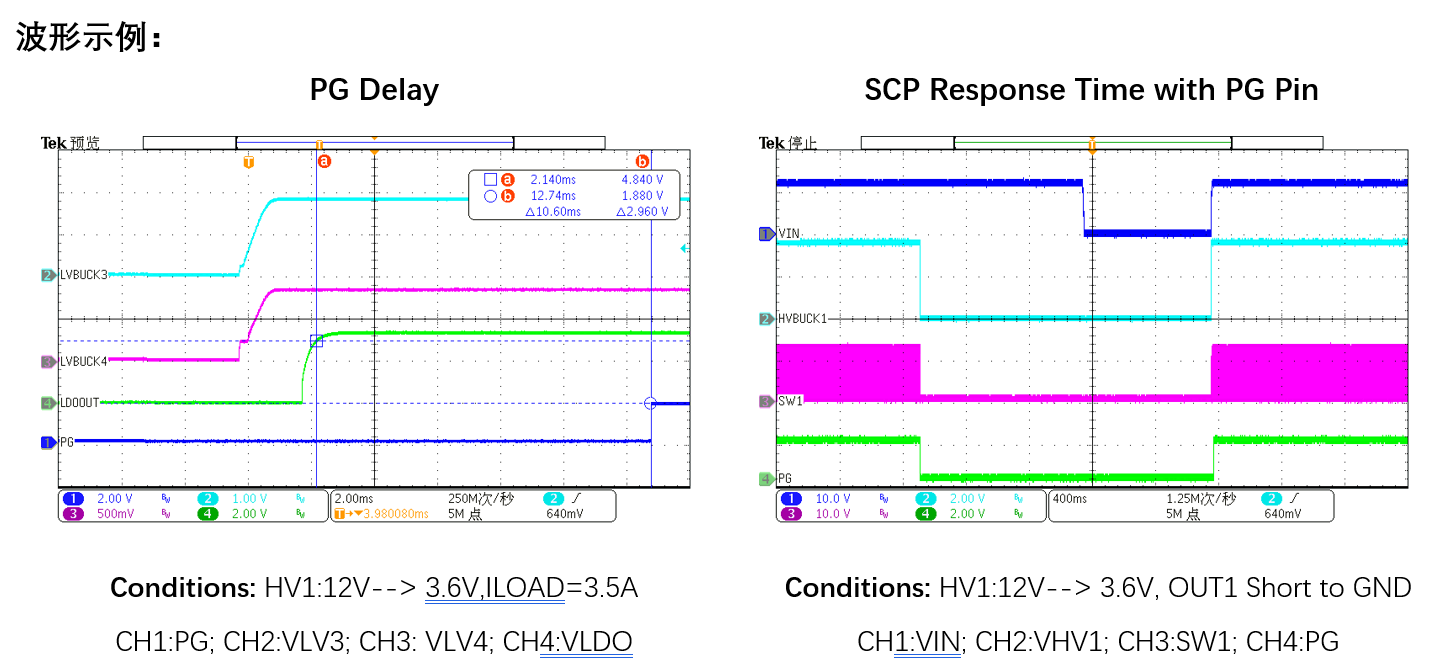

5️⃣ PG功能：电源状态实时监控

AMQ2800B 内置PG开漏指示引脚，实时监测5路输出状态：

上电成功：当所有输出电压均上升至目标值的90%以上，并稳定持续10ms后，PG引脚内部MOS管关断，外部上拉电阻将电平拉高，输出电源正常信号；
异常报警：当任意一路输出发生欠压（UVP）、过压（OVP）、过流（OCP）、短路（SCP）或过温(OTP)时，PG引脚立即拉低，输出故障报警信号，方便系统快速定位问题；

应用价值：系统主控（SoC/MCU）可通过PG引脚判断PMIC是否就绪，再决定是否启动摄像头图像采集，避免在电源不稳状态下工作导致的异常。同时可以监测各输出路径是否正常工作。
