【YX6016系列】LED Driver——显示屏的“管家”

如果把一块屏幕比作一套房子,LED 是“灯泡”,电池是“供电局”,那 LED 驱动芯片就是这屋里的“管家”。

灯泡亮了暗了,管家得调;

供电电压忽高忽低,管家得稳;

屋里太热、电流太大、灯泡损坏,管家还得第一时间跳闸保安全。

本文,我们就以 YX6016和YX6016N 为例,聊聊这个显示屏背后的“管家”,到底该怎么选、怎么用。

1.LED Driver市场应用痛点

Ø 传统模拟调光,方式落后,控制繁琐

Ø 调光深度不够,低亮应用受限

Ø 调光频率不可调,系统耦合风险

 恒流精度差,亮度一致性翻车

Ø 温漂控制不好,亮度随温度飘

2. 管家身份——产品介绍

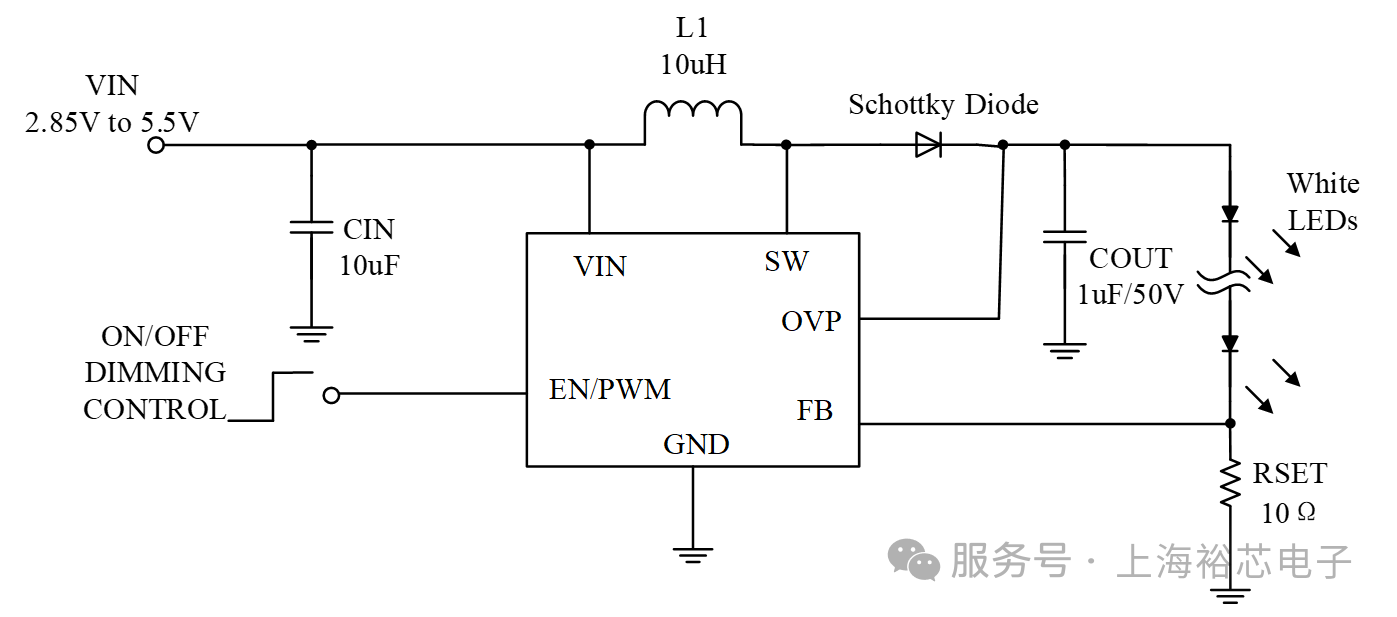

YX6016典型应用图


【管家技能】

 输入电压范围:2.85V~5V;

• 输出电压范围:单串3~12灯珠 (9~36V)

• 支持 100Hz ~ 200KHz 的超宽 PWM 调频范围

• 支持 0.3%的极低PWM调光占空比

• FB参考电压:0.2V

• 开关频率:1MHz

大限流:1.8A

• 驱能力:10串4并 / 8串5并

 (VIN=3.6V,ILED总=100mA)

• OVP锁死-YX6016N、OVP箝位-YX6016


3. 给LED配“管家”,别只雇“保安”—— 聊聊限流电阻和驱动芯片的区别

❓选择限流电阻(即电阻串LED)会有什么影响:

①一个电阻仅可限定一个固定电流 → 调光亮需要不停的换电阻

②电阻温漂大,压降受温漂影响大 → 无法满足电流精度——LED亮度不稳

③当负载过大时,串接的电阻需选择更大功率 → 体积大、成本较高、效率低、发热大

✅ Led Driver 可通过FB脚位控制调负载,且精度高、温漂极小、无需大体积采样电阻,应用方便。

技能展示

YX6016系列LED输出电流可通过FB引脚 + 外部电阻RFB设置精确电流。


亮度电流设置公式如下:ILED = VFB / RFB

其中,VFB参考电压为0.2V(以产品手册为准),RFB是FB脚接地的采样电阻(推荐使用10Ω)。

【关键指标】FB电压温漂越小,越可满足高电流精度需求。

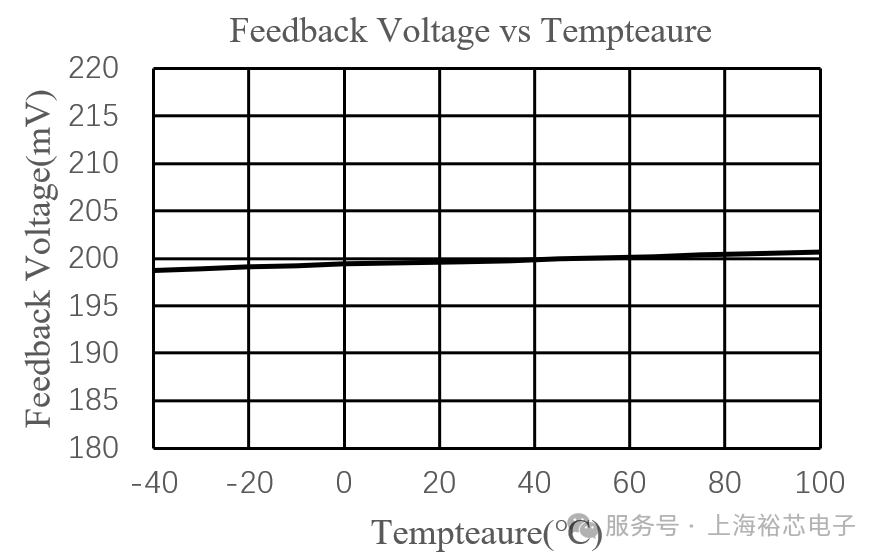

YX6016的FB温度特性曲线


4. 管家得会“搭梯子” —— 为什么便携屏显要用升压架构


单个灯珠导通压降为3V,常见的输出单串灯珠为3 ~10个,故,所需的输出电压约9~30V,而,手持式数码应用大多使用单节锂电供电,工作电压约3~4.2V,因此,在输出需求高于输入时,使用升压架构的IC是数码屏显的最好选择。


5. 管家手里的“遥控器” —— PWM调光

传统的FB模拟调光:

需在FB引脚到LED串接电阻

需上拉电阻到源

每次调光需通过计算改变源电压or电阻

 外围元件过多

 调光控制繁琐

PWM调光:

为了控制LED的亮度,YX6016通过在EN引脚上施加PWM信号,由信号的占空比(duty)进行PWM调光控制,调光频率从100Hz到200KHz。

LED的平均电流与PWM信号占空比成正比。

不同占空比下的电流计算公式如下:

ILED = PWM_duty * ( VFB / RFB )

【PWM调光应用优势】

调光控制简单——PWM加方波信号控制占空比即可调光。

效率高——开关器件工作在饱和区,损耗小

亮度稳定——始终工作在额定电流值

调光更深——可实现0.3%甚至更低亮度

无频闪——合理的调光频率,100Hz到200KHz

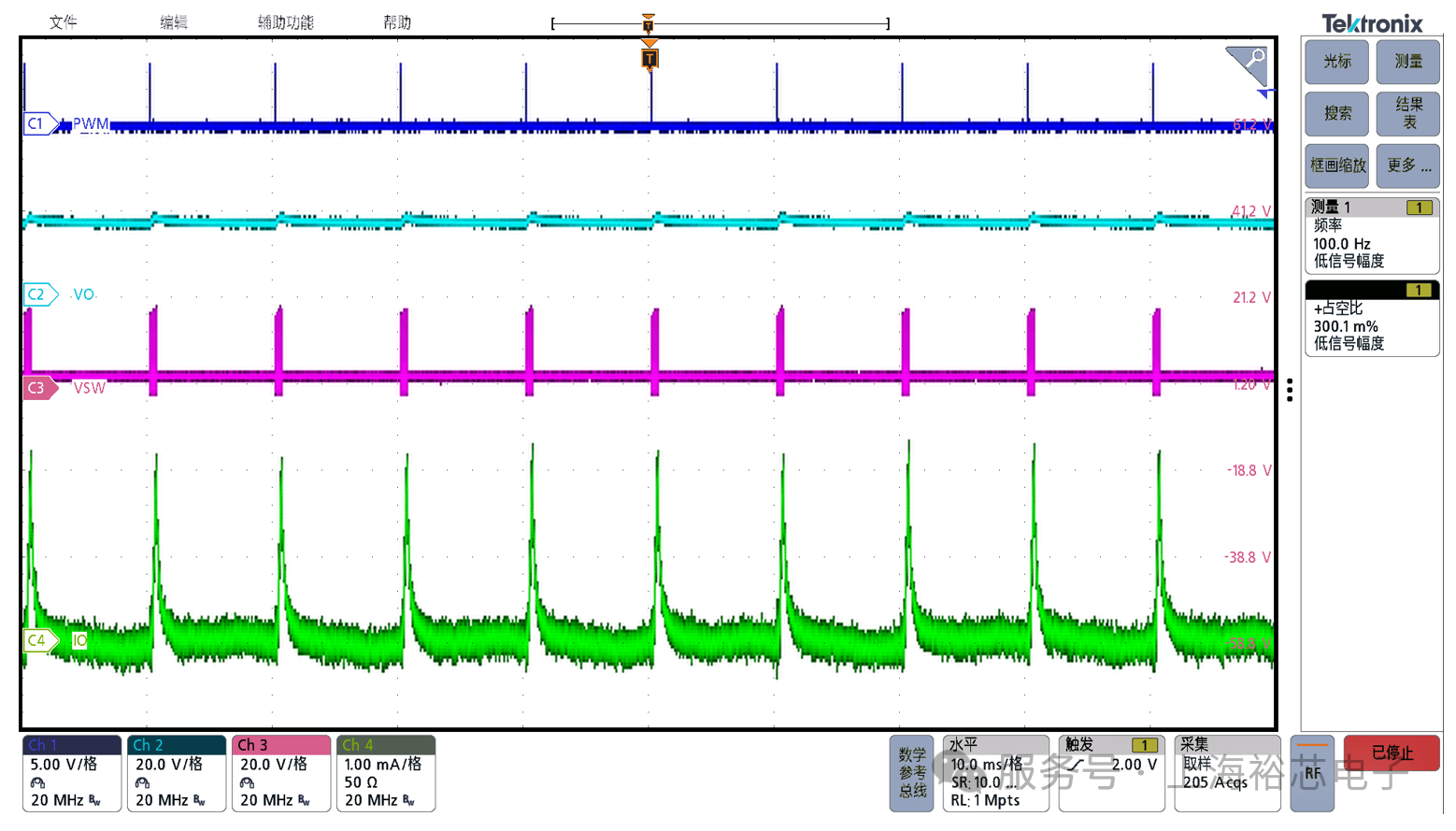

超低调光电流示例

YX6016系列支持0.3%/100Hz,实现微亮无闪烁

条件设置RFB=10Ω,VFB/RFB=20mA

CH1:PWM  CH2:VOUT  CH3:VSW  CH4:IO

● PWM_duty=0.3%,PWM_F=100Hz,ILED=0.3%*0.2V/10Ω≈60μA


6. 管家的“看家本领”——YX6016的四重安全防线


YX6016系列 内置了四道保护:


波形示例

1. 输出过压保护(OVP)

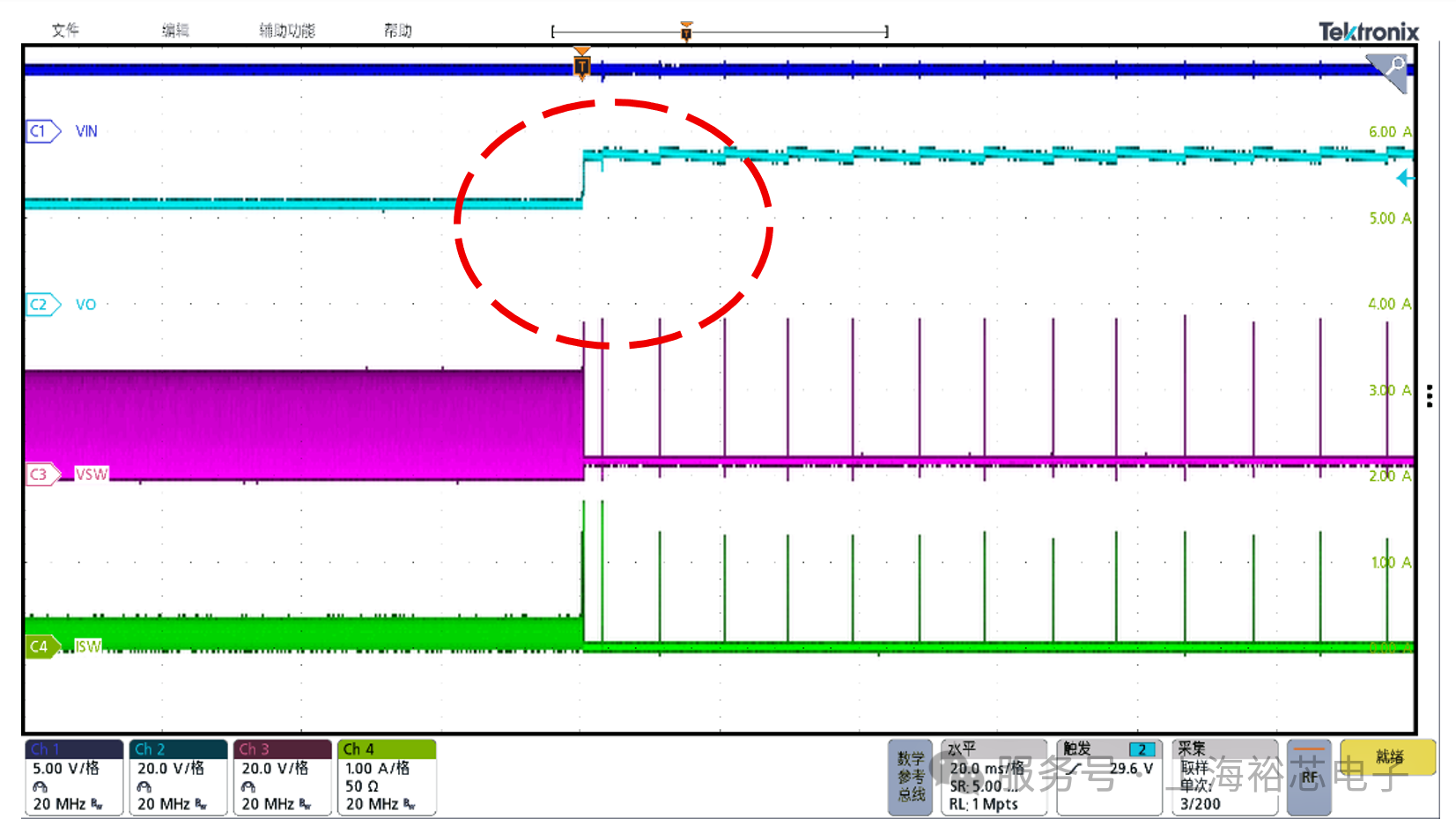

YX6016触发OVP后,VOUT被控制在38V以下

CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW

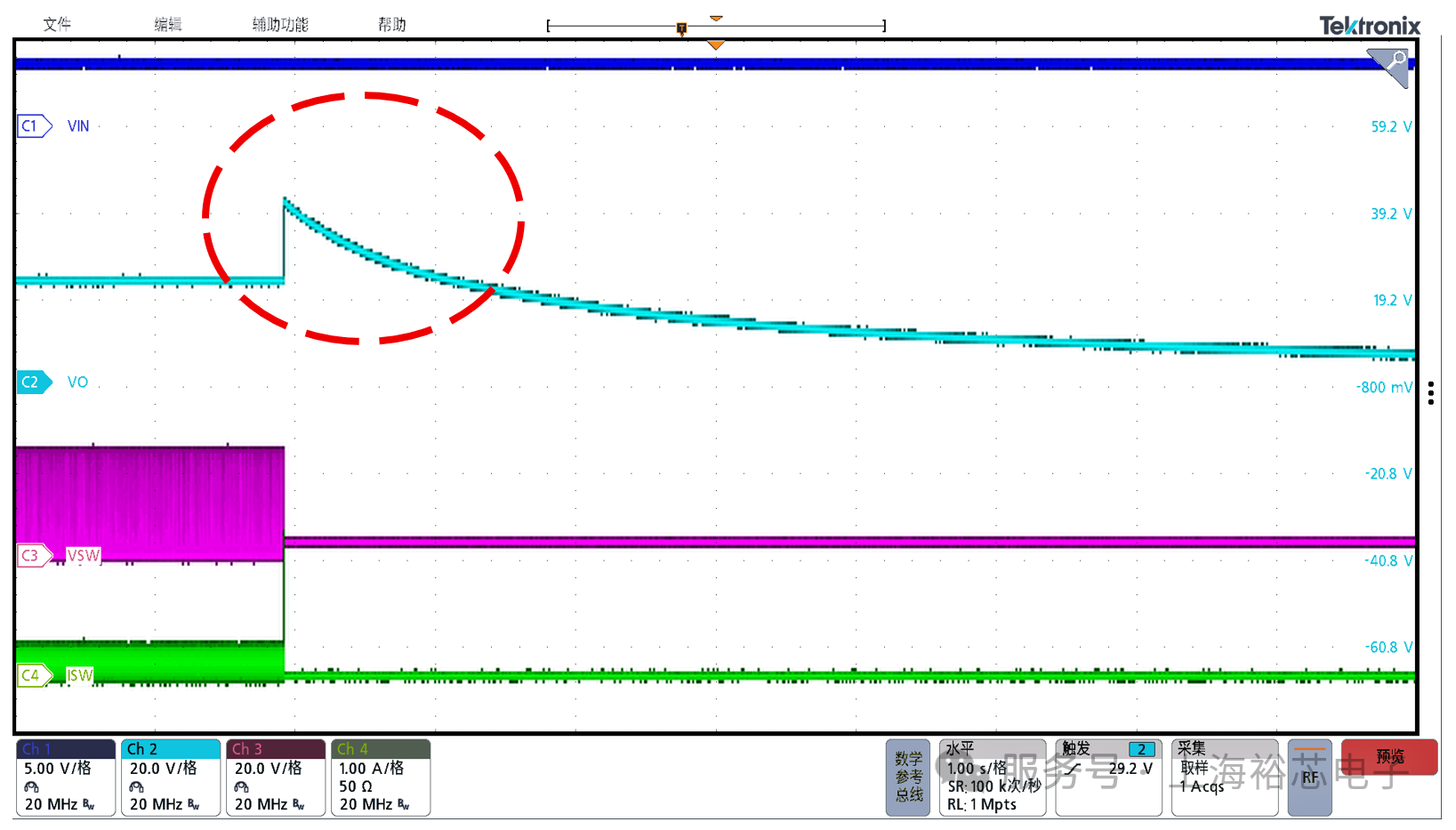

                  YX6016N触发OVP后,输出关断

CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW

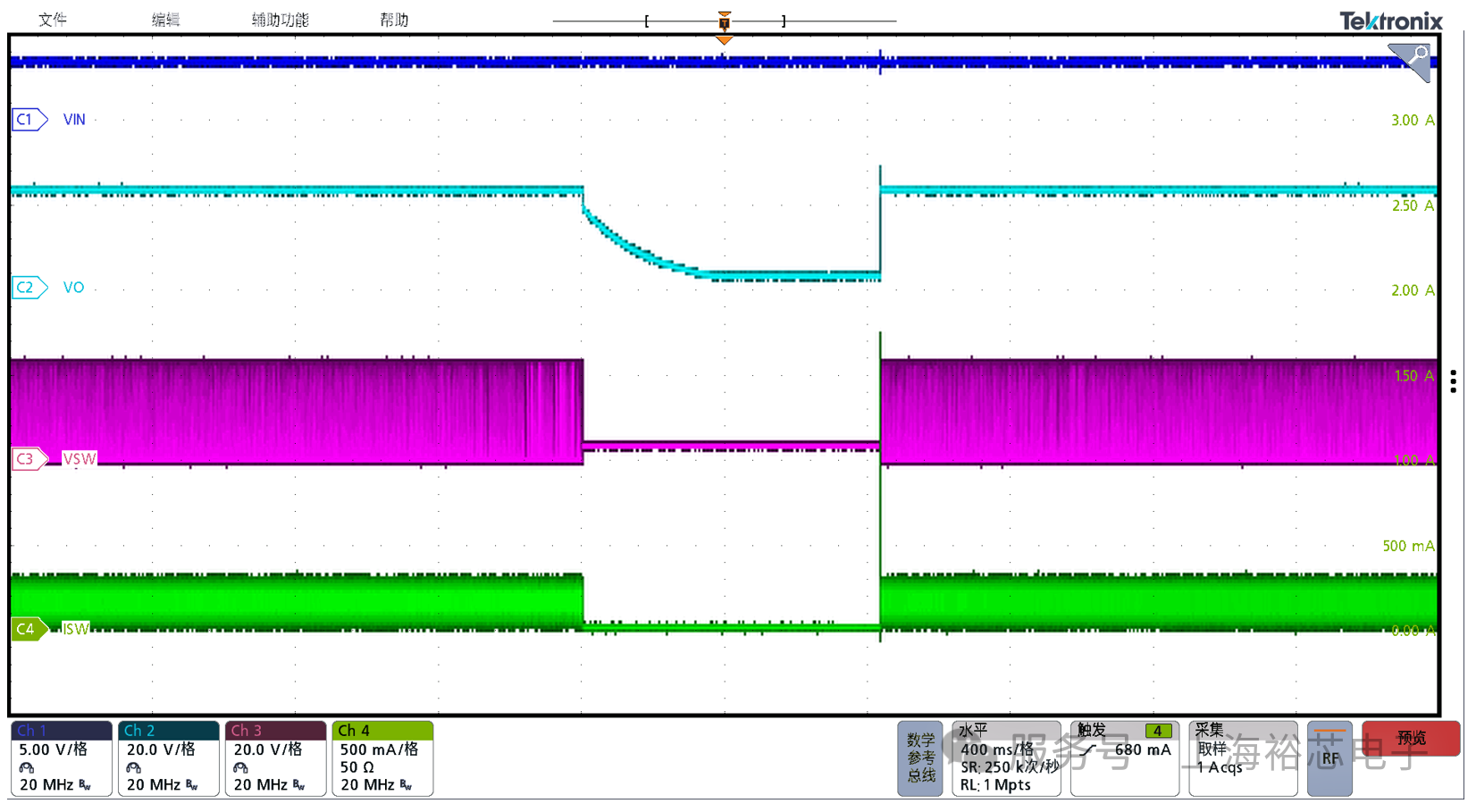

2.输入欠压保护(UVLO)

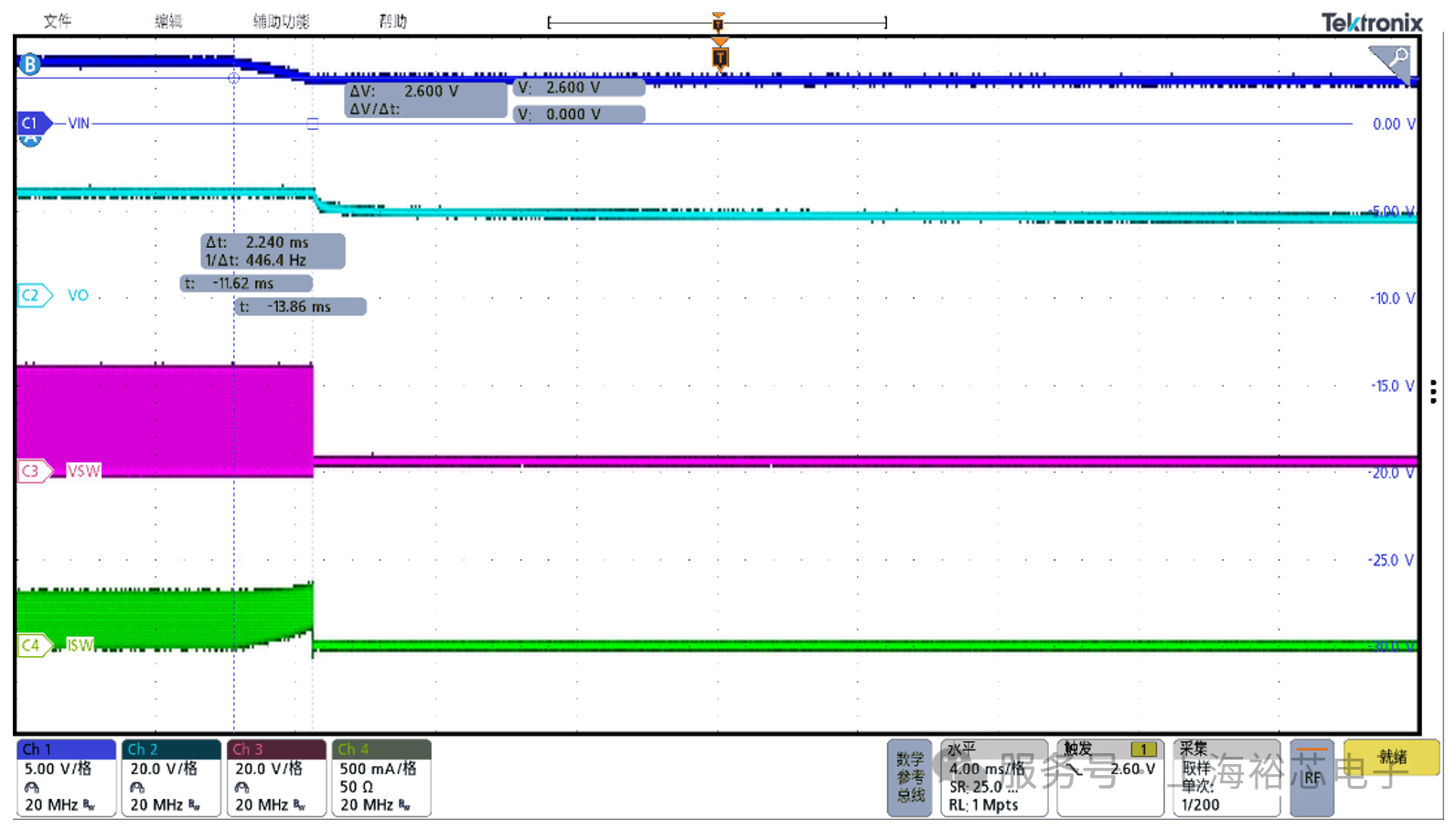

 VIN降至2.6V左右,芯片停止工作,触发欠压保护

CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW

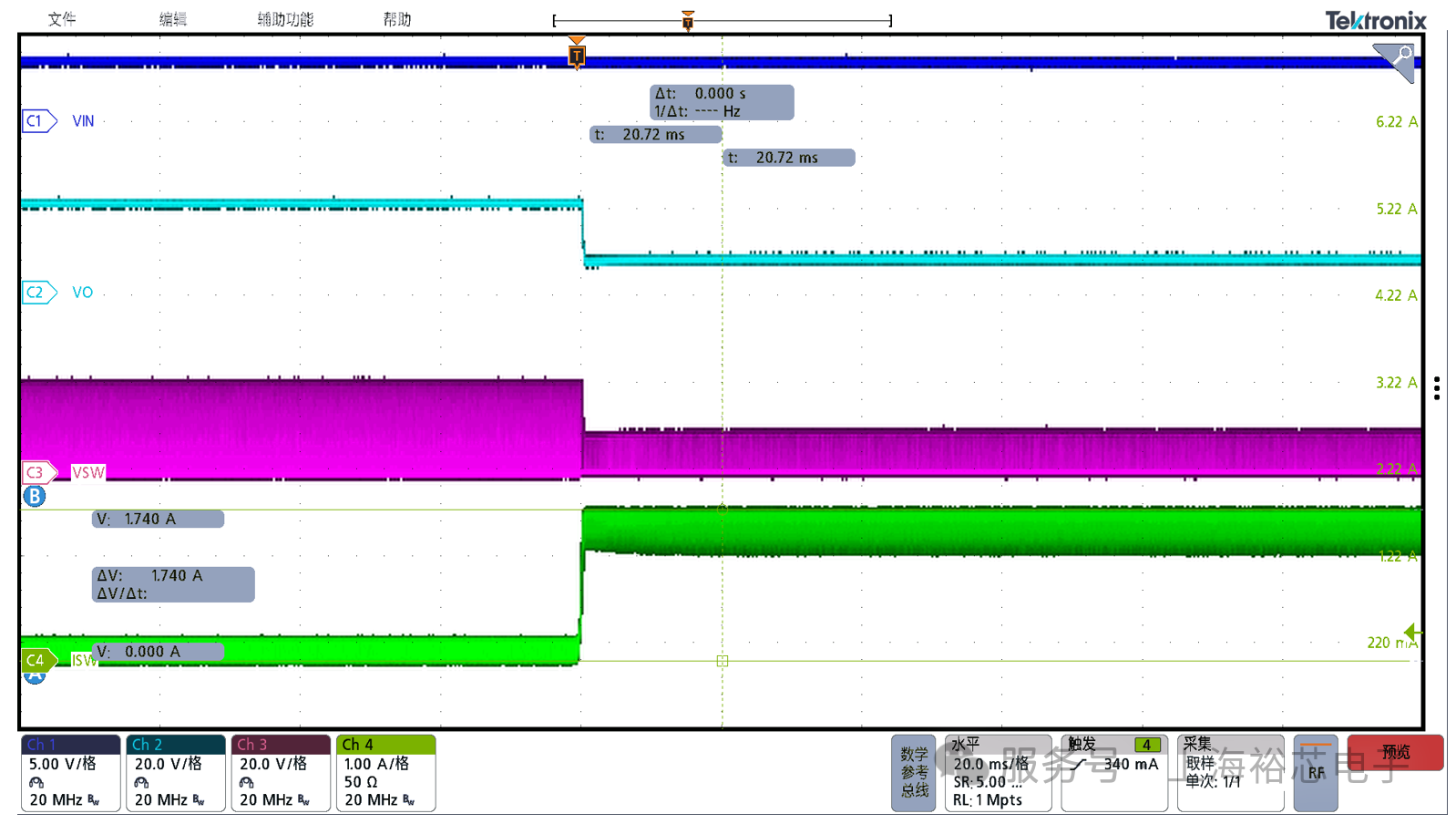

3.过流保护(OCP)

超载时电感电流聚升,触发过流保护,限制在1.8A左右

CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW


4.过温保护(OTP)

结温>150℃时,触发过温保护,停止工作;降温15℃后开关(SW)开启,恢复工作

CH1:VIN,CH2:VOUT,CH3:VSW,CH4:ISW


7. 好管家也得有好户型——聊聊Layout的布局门道

芯片选对了只成功了一半,PCB布局错了,再好的方案也白搭。

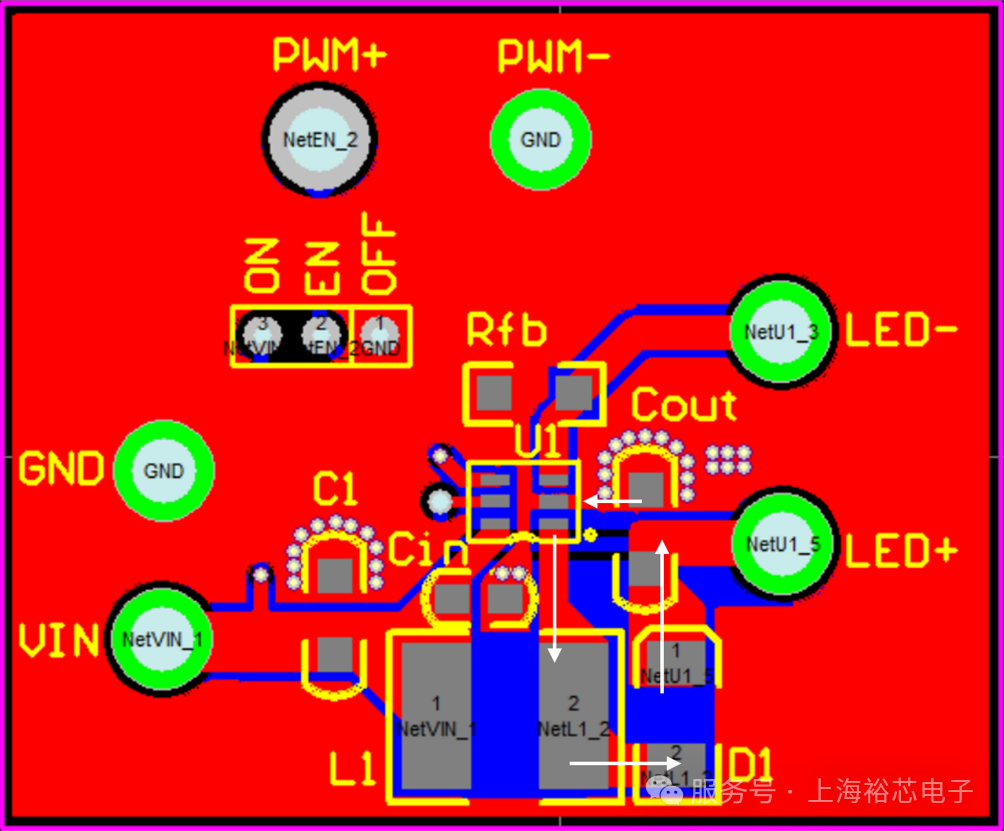

YX6016的典型PCB布局示意


✅ 输入 / 输出电容尽量靠近 IC

—— 良好的纹波

✅ SW 节点走线尽量短、宽,避免SW大面积铺铜,避免直角

—— 裕度充足的 EMI

✅ 反馈电阻靠近 FB 引脚

—— 稳定的电流

✅ GND加宽,合理铺铜

—— 良好的散热

✅ EN跳线接VIN满调光恒流工作;EN接PWM信号调光工作

—— 便捷的模式选择

布局的本质:把“理想”铺进PCB

芯片选型是定方向,Layout才是把方向落地。再聪明的“管家”(YX6016),也得有个好“户型”(PCB布局)才能施展拳脚。

电容摆放不合理,纹波可能翻一倍;

反馈走线绕个弯,电流精度全白费;

SW走线图省事,EMI让你慢慢改。

总结

YX6016 这位“管家”,把该做的事都做到了位:

有效——PWM调光取代FB模拟调光,调得准、控得稳

安全——四重保护守底线,过压、过流、欠压、过热全挡住

稳定——0.3%极低调光比,100Hz起调频率,无惧闪频,无畏抖动

LED Driver 是屏显的心脏,平时你感受不到它的存在,但它把每颗 LED 的亮度、每个工况的稳定、每个极端场景的安全,都安排得明明白白。

这,才是量产项目需要的“安全感”。

YX6016系列目前已大范围适用于手机、平板、车载等LED应用中。

如果你的下一个项目正在选型,这款“可靠负责”的管家,值得一试。
